USB - программатор AVR,I2C (v.2.0)


Адаптер для микроконтроллеров AVR

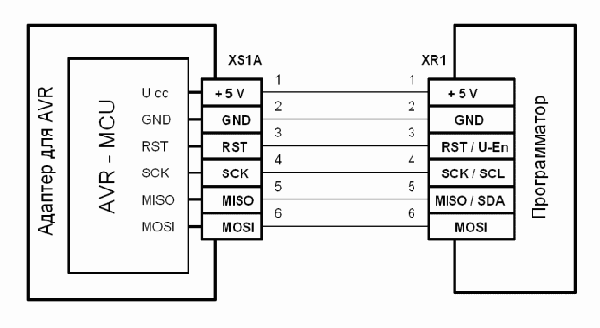

Cхема подключения AVR микроконтроллеров к программатору показанга на рис 12, конструктивно это может быть разъем на печатной плате разрабатываемого устройства или адаптер, выполненный на "макетке"



Рис.12 Подключение микроконтроллеров AVR

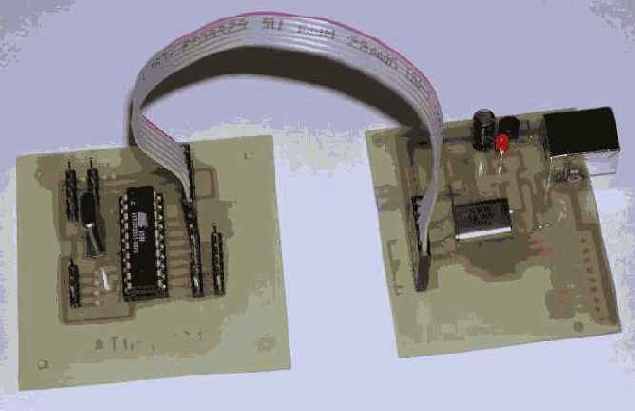

Рис.13 Подключение адаптера ATtiny2313.

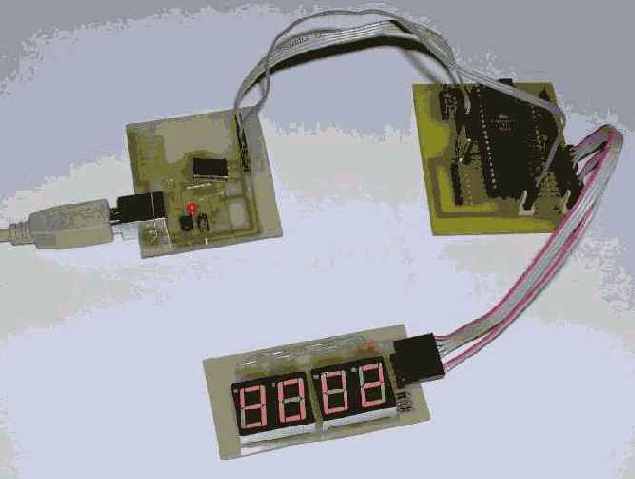

Рис.14 Программатор в работе. Отладка устройства на ATMega8535.

  • Программное обеспечение (USBIsp v2.5) доступно на CD "EVM Off-line Pro"

  •

     Программа UBSIsp v2.5



      Схема соединений с адаптерами (*.pdf)



    Адаптеры

    •
    •  Адаптер ATtiny-2313

    •
    •  Адаптер 24cXX

    •
    •  Адаптер ATMega16-35

    •
    •  Адаптер ATtiny 12-13-15
