USB - программатор PIC,I2C (v.2.0)


Программное обеспечение. Программа WinPic800 v.3.55


Управляющая программа программатора WinPic 800 версия 3.55b имеет очень удобный и простой русифицированый пользовательский интерфейс. Программа позволяет выполнять операции для микроконтроллеров семейства PIC: чтения, записи, стирания, верификации FLASH и EEPROM памяти, установка битов конфигураций, а так же выполнять операции для микросхем Flash памяти с интерфейсом I2C: чтения, записи, стирания, верификации - сравнения с записанным.

Для работы с программатором через интерфейс USB необходимо установить специальный драйвер, который входит в состав управляющей программ. Для установки драйвера необходимо выполнить следующие действия :

Распаковать архив winpic800.zip и, подсоединив программатор к разъёму USB, дождаться появления сообщения об обнаружении нового устройства (рис. 3). Переключить опцию "Установка из указанного места" и нажать кнопку "Далее".

Рис.3

Дождаться появления второго окна мастера установки оборудования, установить переключатель и флажок, как показано на рисунке 4, затем при помощи кнопки "Обзор" указать путь к папке драйвера, в нашем случае это папка "HDD:\WinPic800\GTP-USB\Driver GTP-USB\", в которой находится драйвер для данного устройства, и нажать кнопку "Далее", появится окно показанное на рисунке 5, свидетельствующее о нахождении информационного файла для данного устройства. Затем нажать "Далее", после чего появится окно, показанное на рисунке 6, с предупреждением, что драйвер не имеет цифровой подписи. Нажимаем кнопку "Все равно продолжить", и после появления окна, как показано на рисунке 7, после копирования системных файлов, появится окно завершений работы мастера (рис. 8). Нажимаем кнопку "Готово", и через несколько секунд появится сообщение, что устройство готово к использованию (рис. 9).

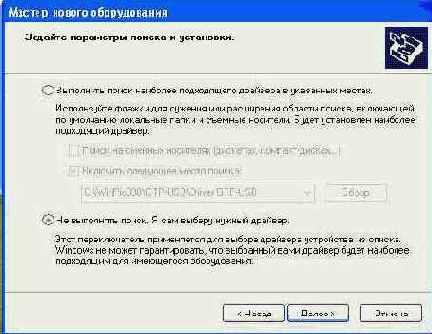

Рис.4

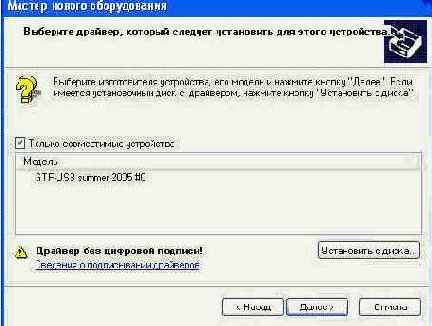

Рис.5

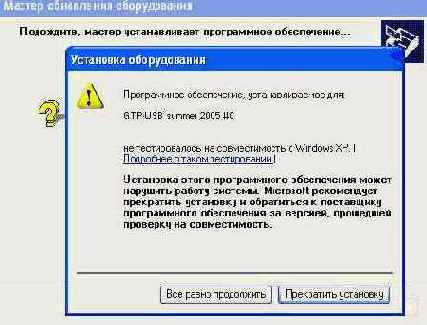

Рис.6

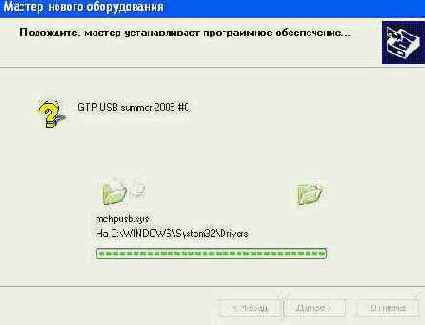

Рис.7

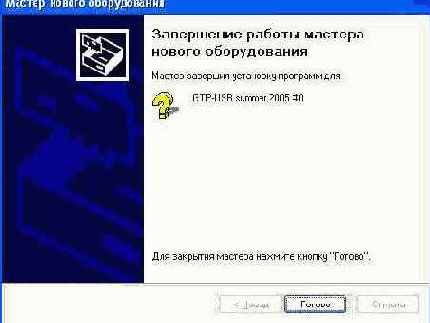

Рис.8
Рис.9
