USB - программатор PIC,I2C (v.2.0)


Работа с программатором


После завершения установки USB драйвера, необходимо настроить интерфейсную часть программатора. Для этого необходимо запустить управляющею программу WinPic 800, на инструментальной панели нажать кнопку "Setting", затем в меню нажать кнопку "Hardware" (рис.10), после чего появится диалоговое окно выбора интерфейса (рис.11), в котором необходимо выбрать в разделе "Selection of Hardware" позицию "GTP-USB - #0" и нажать кнопку "Save". После появления диалогового окна (рис.12), с сообщением о сохранении выбранного интерфейса - нажать кнопку "Yes", и в завершении нажать кнопку "Apply edits", то есть подтвердить изменения в интерфейсной части программатора.


Рис.10

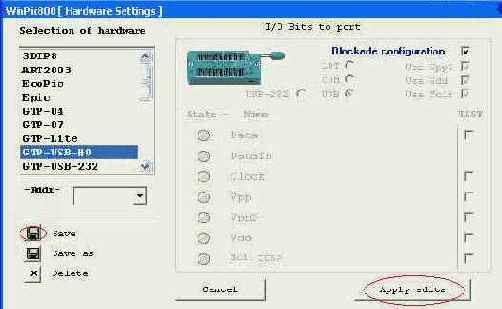

Рис.11

Рис.12



После того как интерфейсная часть настроена, необходимо выполнить тест аппаратной части программатора. Для этого необходимо на инструментальной панели нажать кнопку "Device", затем в меню нажать кнопку "Hardware Test" (рис.13), в появившемч окне будет содержаться результат о проведении теста (рис.14).


Рис.13
Рис.14



После успешного завершения теста аппаратной части программатора, можно приступать к выполнению операций программирования. Ряд кнопок, расположенных на инструментальной панели, в описании не нуждаются, так как нисколько не отличаются по своему функциональному назначению от других приложений для программирования микроконтроллеров семейства PIC . Принципиальные схемы подключения аппаратной части программатора к микроконтроллерам PIC и Flash i2c представлены на рисунках 15 и 16.

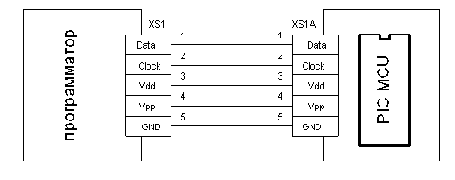

Рис.15

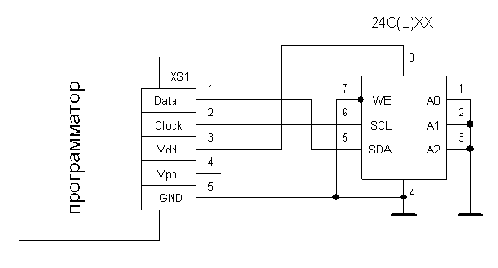

Рис.16
